Tornalama işlemlerinde, özellikle kaba talaş kaldırma sonrası parçanın hassas finiş işlemi için kullanılan G70 Finiş Çevrimi, CNC programlamanın vazgeçilmez çevrimlerinden biridir. Bu çevrim, daha önce kaba talaş kaldırma için tanımlanmış olan profil koordinatlarını kullanarak, parçanın son ölçülerini ve yüzey kalitesini istenen hassasiyette oluşturur.
BobCAM for SolidWorks, G70 çevrimini hızlı ve kolay bir şekilde programlamanızı sağlar. Bu yazıda, G70 çevriminin nasıl çalıştığını ve BobCAM for SolidWorks aracılığıyla nasıl kullanılacağını inceleyeceğiz.
G70 Çevrimi Temel Format
G70 çevrimi, aşağıdaki formatta programlanır:
G70 P_ Q_ F_
Parametre Açıklamaları:
P: Profilin başlangıç satır numarası
Q: Profilin bitiş satır numarası
F: İlerleme hızı
G70, G71 ve G72 Çevrimi Arasındaki İlişki
G72 Çevrimi: Parçanın kaba işleme işlemlerinde kullanılır.
G71 Çevrimi: Parçanın kaba işleme işlemlerinde kullanılır.
G70 Çevrimi: G71 veya G72 tarafından tanımlanan profil üzerinden geçerek bitirme işlemini gerçekleştirir.
Kaba ve finiş çevrimler genellikle birlikte kullanılır ve tüm işleme işlemlerini hızlı ve verimli bir şekilde tamamlama imkânı sunar.

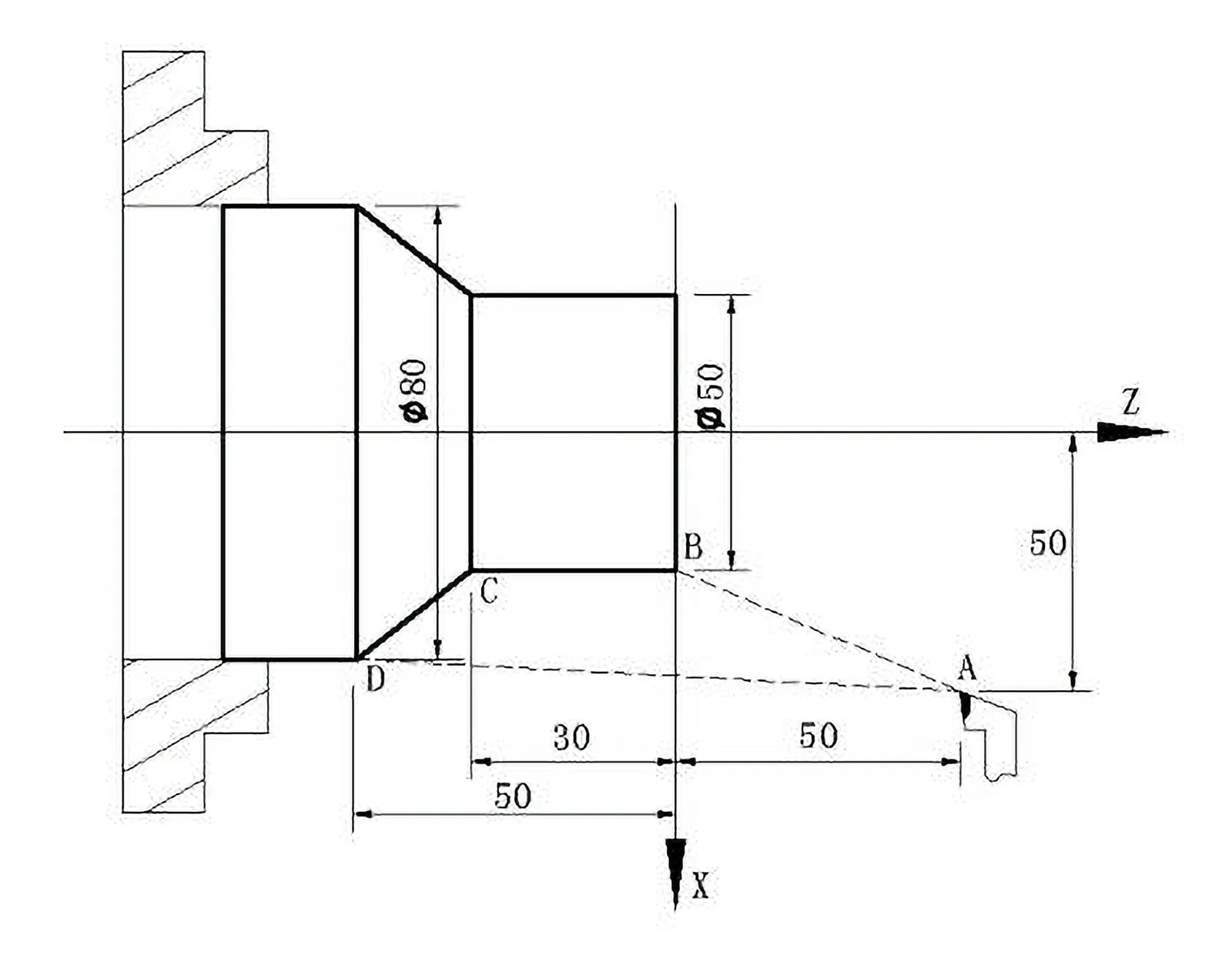

G70 Çevrimi Örnek Parça
Aşağıdaki örnek, G70 ve G71 çevrimlerinin birlikte bir parçanın yüzeyini işlemek için nasıl kullanılacağını göstermektedir:
%
O0300
T0101 (TAKIM #1 WNMG 08 TWLNR)
G97 S800 M03
G00 X50.0 Z2.0 M08
G01 Z0.0 F0.1
G71 U1.0 R1.0
G71 P100 Q200 U0.2 W0.05 F0.2
N100 G01 Z-30.0 F0.2
X80.0 Z-50.0
N200 G40 X85.0 Z5.0
G70 P100 Q200 F0.1
M05
M09
G28 U0
G28 W0
M30
%
BobCAM for SolidWorks ile G70 Çevrimi
BobCAM for SolidWorks, G70 çevrimini manuel yazmaya gerek bırakmadan hızlıca programlamanızı sağlar. Yazılım, kaba işleme sırasında tanımlanan profili otomatik olarak tanır ve bitirme işlemi için optimize eder.
BobCAM for SolidWorks - G70 Çevrimi ile Parça İşleme
Videoda görüldüğü gibi BobCAM for SolidWorks ürünü parçanıza 1 dakika gibi çok kısa bir sürece G70 çevrimi ile G kodu çıkarmanızı sağlar.
G70 Çevrimini BobCAM for SolidWorks'te Kullanmanın Avantajları
Kullanıcı Dostu Arayüz: Profil ve takım yollarını görsel olarak tanımlama imkânı sunar.
Hızlı Programlama: Daha önce belirlenen profil üzerinden takım yollarını otomatik oluşturur.
Simülasyon ve Hata Kontrolü: İşleme hatalarını ve çarpışma risklerini önceden tespit eder.
Kolay Düzenleme: Parametre değişikliklerinde tüm takım yolları otomatik güncellenir.
Post Processor Desteği: Farklı CNC makinelerine uyumlu kodlar üretir.
Öğrenme Kolaylığı: G70 çevrimini bilmeyen kullanıcılar bile kolayca programlama yapabilir.
Sonuç
G70 Finiş Çevrimi, kaba işleme sonrası parça yüzey kalitesini ve ölçü hassasiyetini artırmak için ideal bir yöntemdir. BobCAM for SolidWorks, bu çevrimi manuel yazmaya gerek bırakmadan, hızlı ve güvenilir bir şekilde programlamanızı sağlar.
Üretim süreçlerinizde hız, verimlilik ve hata azaltımı sağlamak için BobCAM for SolidWorks'ü tercih edebilir, CNC programlamadaki tüm ihtiyaçlarınızı kolayca karşılayabilirsiniz!
