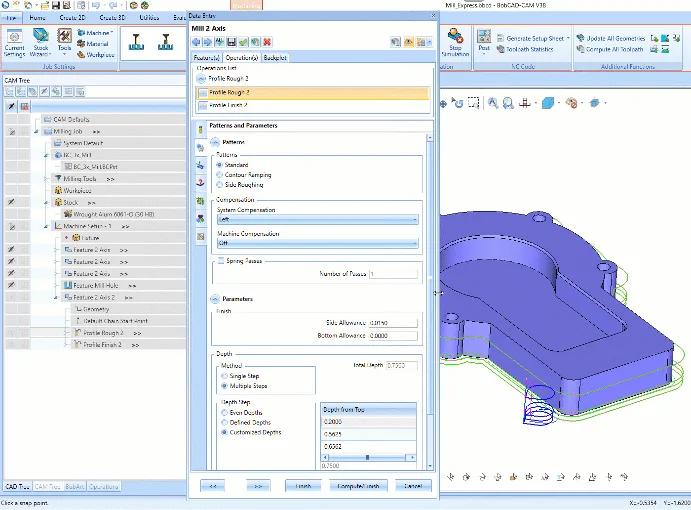

Yeni Dahili CAM Sihirbazı
Panel tabanlı modern sihirbaz grafiği görünür tutar; Freze 2 Eksen, Torna ve Tel Erozyon operasyonlarında gerçek zamanlı takım yolu düzenleme ve otomatik hesaplama sağlar.
BobCAM Yenilikleri · V38 · V13
Yeni nesil CAM sihirbazı ve daha akıllı takım yolları
V38 sürümü; grafiği kapatmayan panel tabanlı yeni CAM sihirbazı, çok daha hızlı simülasyon ve 3 eksenden çok eksene kadar genişleyen strateji setiyle programlama süresini kısaltmaya odaklanıyor.
0+
Yeni özellik ve iyileştirme
0
Farklı alanda güncelleme
V38
BobCAM for SolidWorks V13
İki Sürüm
Aynı Sürüm, İki Çalışma Ortamı
V38 ve V13 aynı CAM motorunu paylaşır. Kurulumla gelen resmi belgeleri karşılaştırdığımızda CAM tarafındaki yeniliklerin tamamı iki sürümde de birebir aynı; fark yalnızca CAD tarafında.
Bağımsız CAD/CAM paketi
BobCAD-CAM V38
Tüm CAM yenilikleri + CAD tarafındaki eklemeler (CAD varsayılanları, bileşen kütüphanesi, sarma fonksiyonu) ve BobART.
SolidWorks eklentisi
BobCAM for SolidWorks V13
Aynı CAM yeniliklerinin tamamı. CAD'i SolidWorks sağladığı için CAD tarafı eklemeleri ve BobART bu sürümde yer almaz; Pack2Go / Unpack ise CommandManager'daki BobCAM sekmesinden erişilir.
Arayüz ve Genel
Grafiği kapatmayan yeni sihirbaz ve bağlam duyarlı yardım.
Yeni

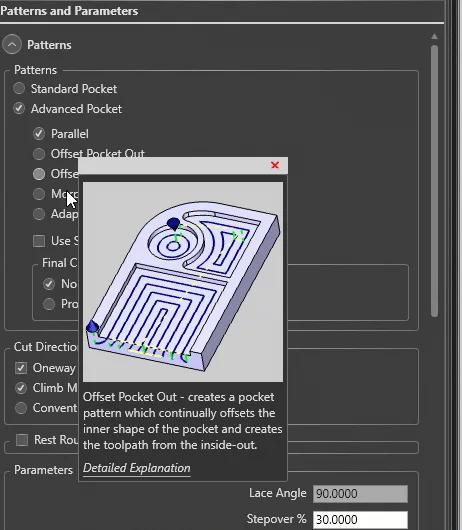

CAM Bağlam Yardımı
Parametrenin üzerine gelince görsel, açıklama ve tam dokümantasyon bağlantısı içeren yardım balonu açılır — iş akışından çıkmanıza gerek kalmaz.
Yeni
Pack2Go / Unpack Erişimi
Dosya aktarımı ve paketleme işlevleri artık doğrudan CommandManager BobCAM sekmesinden erişilebilir.

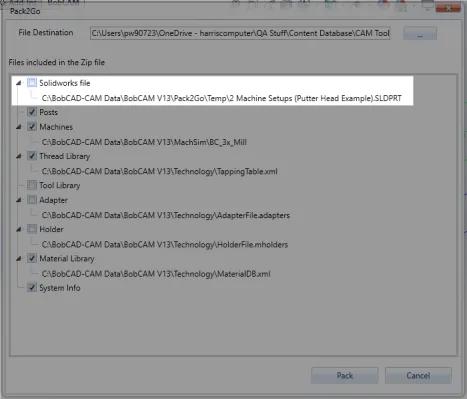

Yeni
Pack2Go Hariç Tutma
SolidWorks parça dosyasının işaretini kaldırarak yalnızca destek dosyalarını paketleyin; post processor transferinde çok kullanışlı.
Yeni
Kolay Takım Vurgulama
Mill-Turn takım kribinde takım tutucular ile uçlar farklı renklerle ayrılır, seçim sırasında karışıklık kalmaz.
Yeni

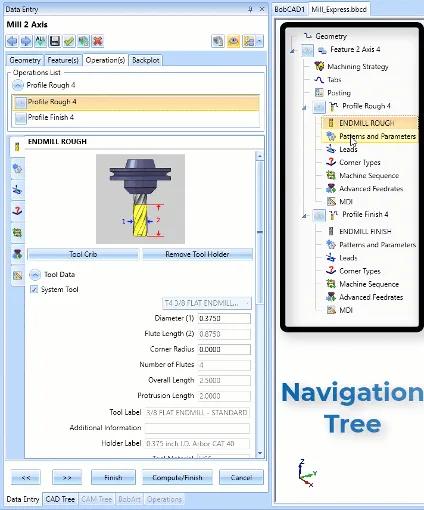

Sihirbazda Hızlı Gezinme
Sayfalar arasında alttaki oklarla, üstteki sekmelerle ya da yeni gezinme ağacından tek tıkla geçin; ağaçtan operasyonları gizleyip gösterebilir, yeniden hesaplanması gerekenleri işaretli görebilirsiniz.
Yeni

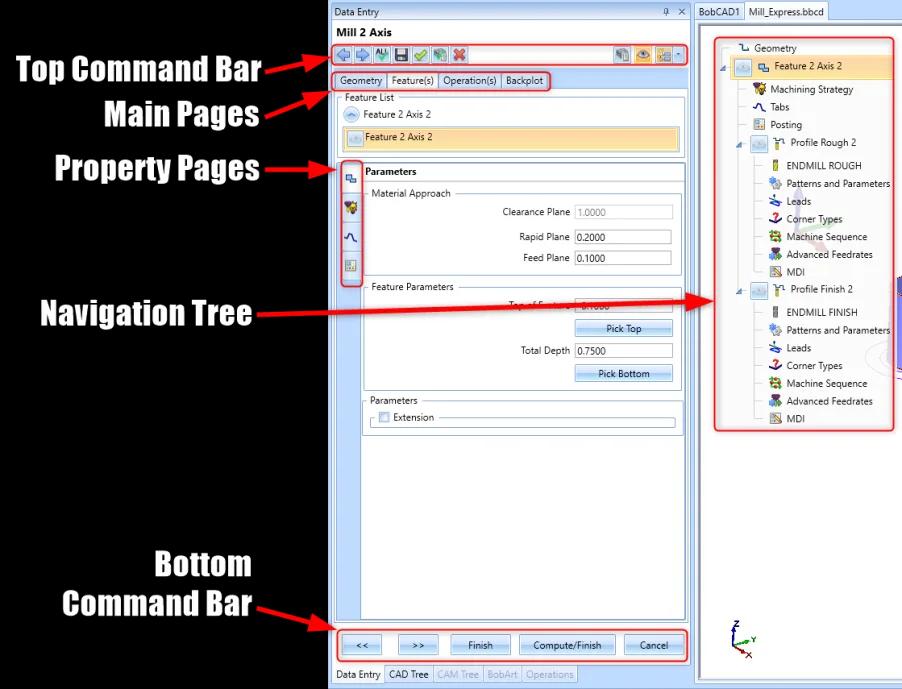

Sihirbaz Komut Çubuğu
Üst komut çubuğundan sihirbazı kapatmadan takım yolunu hesaplayın, sayfadaki parametreleri aynı türdeki tüm operasyonlara uygulayın ya da şablon olarak varsayılan kaydedin.
Yeni
Uzatma Mesafesinde Yüzde / Mutlak Değer
Uzatma mesafesinin takım çapına oranla mı yoksa mutlak uzunluk olarak mı girildiği artık belirgin bir düğmeyle seçiliyor; aynı sayı iki farklı anlama gelmez.
CAD Tarafıyalnızca V38
Tasarım tarafında varsayılanlar, bileşen kütüphanesi ve ön seçim.
Yeni

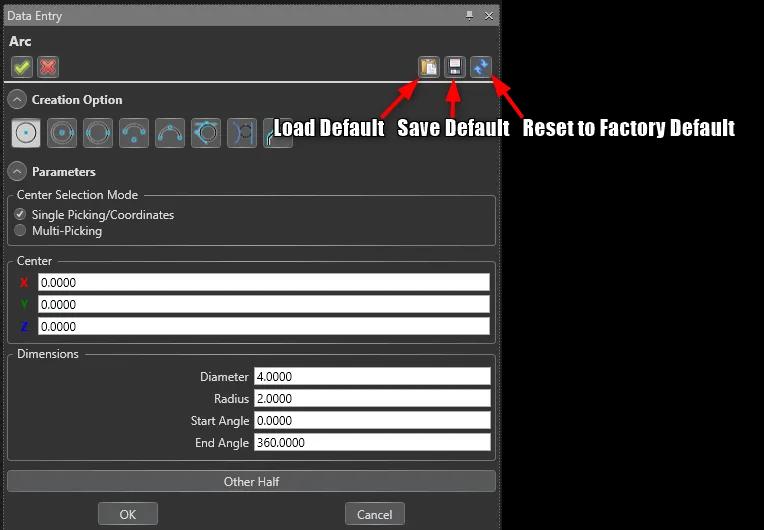

CAD Varsayılanları
Sık kullandığınız CAD ayarlarını varsayılan olarak kaydedin; her yeni dosyada aynı tercihlerle başlayın.
Yeni

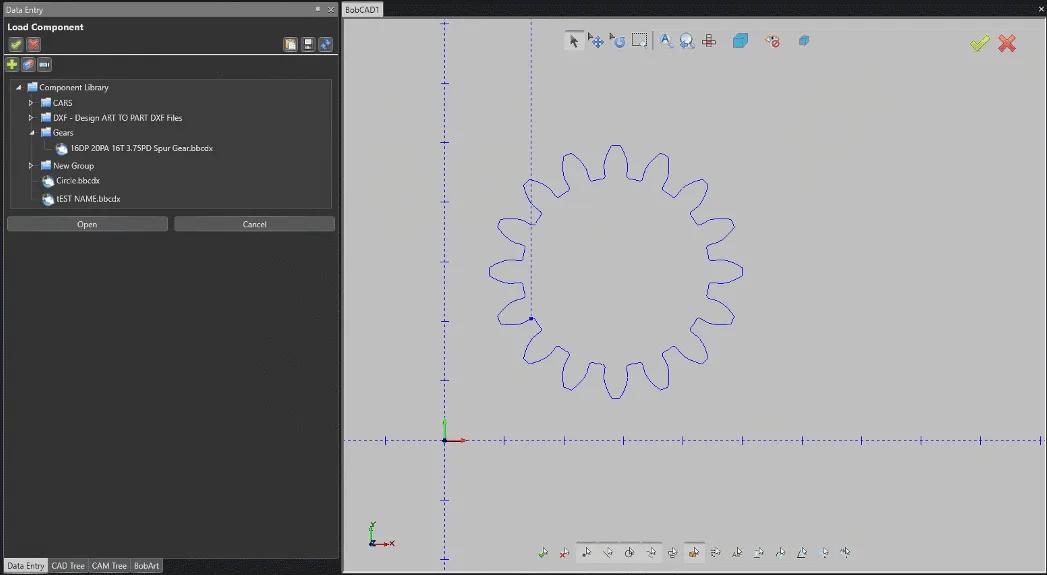

Bileşen Kütüphanesi
Tekrar kullandığınız geometrileri bileşen olarak kaydedin ve tek tıkla başka dosyalara yükleyin. Fikstür, bağlama aparatı ve standart parçalarda ciddi zaman kazandırır.
Yeni

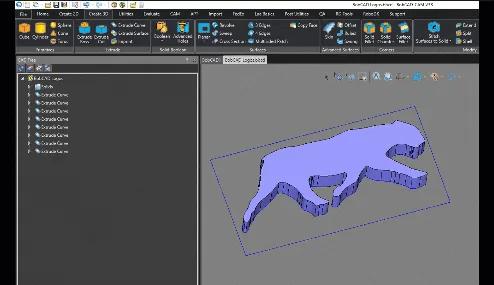

CAD Fonksiyonlarında Ön Seçim
Geometriyi önce seçip sonra fonksiyonu çalıştırabilirsiniz; komut açıldıktan sonra yeniden seçim yapma zorunluluğu kalktı.
Yeni

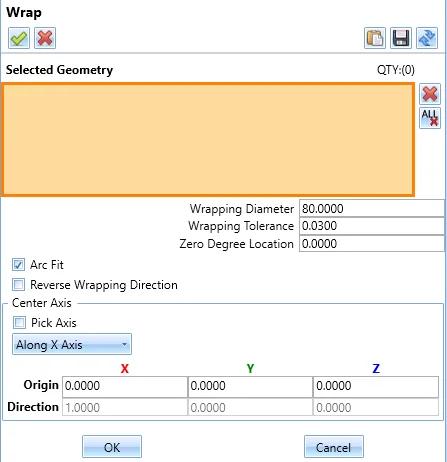

Yeni Sarma (Wrap) Fonksiyonu
Düzlemsel geometriyi silindirik yüzeye saran yeni CAD fonksiyonu. Döner eksen işlerinde geometri hazırlığını kolaylaştırır.
Yeni
Çoklu Belge Kapatma
Açık birden fazla dosyayı tek seferde kapatın; uzun oturumlarda pencere kalabalığını hızlıca temizler.
BobARTyalnızca V38
Emboss modeli ağacında daha hızlı düzenleme.
Yeni

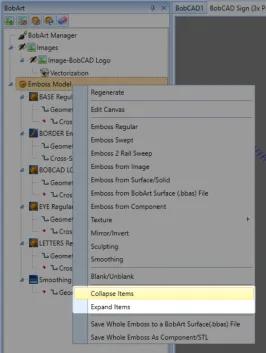

Emboss Ağacını Daralt / Genişlet
BobART emboss modeli ağacındaki tüm öğeleri tek komutla daraltıp genişletin; kalabalık modellerde aradığınız katmanı hızla bulun.
Yeni
Emboss Özelliğini Yeniden Adlandır
Bir emboss özelliğine sağ tıklayıp adını doğrudan değiştirin; bunun için artık özelliğin içine girmeniz gerekmez.
Torna
Torna tarafında geometri seçimini kolaylaştıran iyileştirmeler.
Yeni

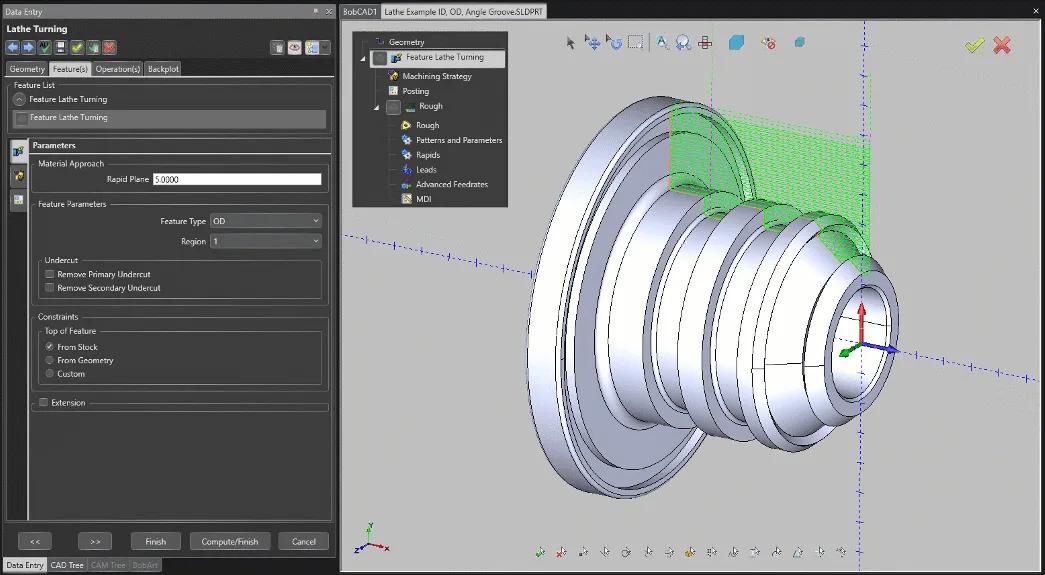

Akıllı Torna Seçimi
Torna profili seçimi artık katı modellerle de çalışıyor; ayrıca profil eğrisi oluşturmaya gerek kalmıyor.
Yeni
Torna Takımlarında Manuel İlerleme ve Devir
Torna takımlarına da elle ilerleme ve devir tanımlanabiliyor; aynı takımı başka bir operasyonda seçtiğinizde bu değerler korunur, her seferinde yeniden girmezsiniz.
CAM — Genel
Takım kütüphanesi, adlandırma ve dışa aktarım iyileştirmeleri.
Yeni

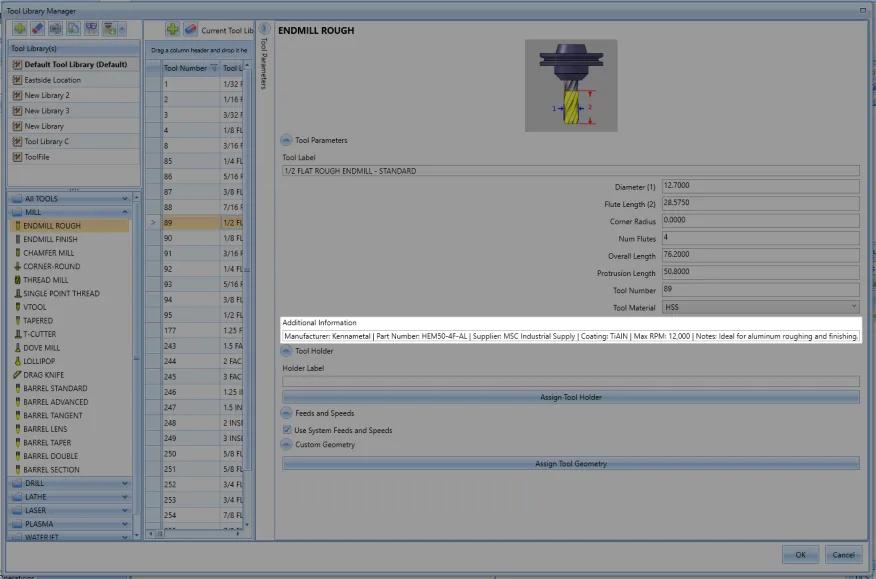

Takımlar İçin Ek Bilgi
Takım kütüphanesindeki yeni metin alanına üretici, parça numarası, tedarikçi ve kaplama gibi bilgileri kaydedin.
Yeni

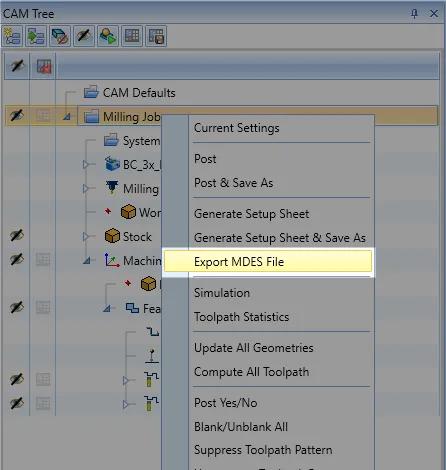

MDES Dosya Desteği
CAM işlerini ModuleWorks simülasyonlarında kullanmak üzere MDES olarak dışa aktarın; makine kinematiği, geometri ve çarpışma verisi dahil edilir.
Freze — 2 Eksen
Backplot görselleştirmesi ve operasyon bazlı iyileştirmeler.
Yeni
Takım Yolu Seçim Vurgusu
Seçili takım yolu farklı renkte gösterilir, diğer görünür takım yollarından kolayca ayrılır.
Yeni
Operasyon Ağacından Backplot
Operasyon ağacında sağ tıklayarak doğrudan Backplot penceresine ulaşın.
Yeni
Özelleştirilmiş Derinlikler
Değişken talaş derinliği kontrolü; parçanın üstünde daha büyük, altında daha küçük adımlarla hassas finiş.
Yeni

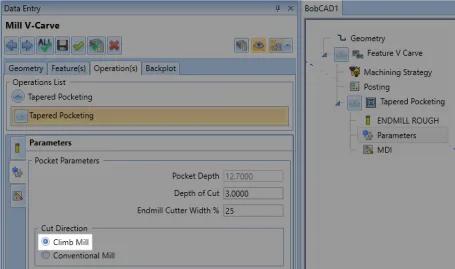

Konik Havuz — Climb Mill
V Carve özelliğinin konik havuz operasyonu artık kesim yönü olarak Climb Mill seçeneğini destekliyor.
Yeni

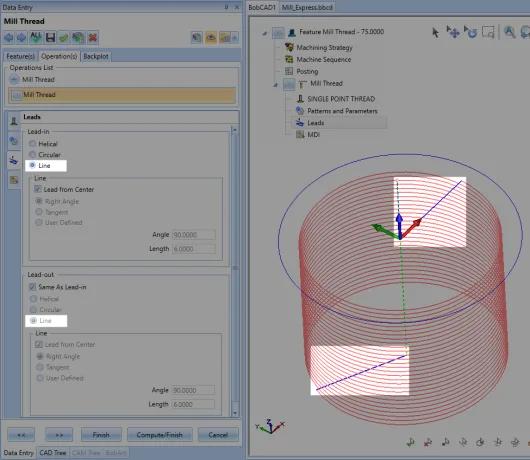

Diş Frezeleme — Çizgi Giriş/Çıkış
Mill Thread operasyonunda giriş/çıkış tipi olarak Çizgi seçeneği eklendi.
Yeni
Yüzey Frezeleme — Mesafe Adımı
Adım aralığını takım çapı yüzdesi yerine mutlak mesafeye göre tanımlayın.
Yeni
Pah Frezeleme — Punta Matkap
Chamfer Mill operasyonu artık takım tipi olarak punta matkabı kabul ediyor.
Yeni
Takım Sayfasında Tam Takım Tipi
CAM sihirbazının takım sayfasında seçili takımın tipi, sol üst köşede kısaltmasız tam adıyla gösterilir.
3 Eksen
Flatlands ve gelişmiş kaba işlemede kapsamlı yenilikler.
Yeni
Takım Ucu / Temas Noktası
Advanced Planar, Advanced Z Level Finish ve Equidistant takım yollarında sınır kırpması artık takım ucuna veya temas noktasına göre yapılabiliyor.
Yeni
Takım Boyuna Göre Kalan İşleme
Önceki takımların ağız uzunluğu nedeniyle ulaşamadığı malzemeyi tespit edip temizler.
Yeni
Otomatik Açı Aralığı Algılama
Desteklenen barel takımlar için en uygun eğim açılarını otomatik belirler.
Yeni
Flatlands — Ek Derinlikler
Düz alanlara birden fazla derinlik adımı uygulanabilir; kalın stoğun kaba işlenmesi daha güvenli ve verimli olur.
Yeni

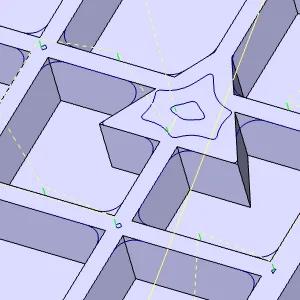

Flatlands — Dar Alanlarda Tek Kesim
Dar bölgelerde yolu kısaltan optimize algoritma; Dar, Geniş ve Dar+Geniş stratejileri sunar.
Yeni
Flatlands — Optimum XY İşleme Açısı
Paralel geçişleri işlenen alanın en uzun boyutuyla otomatik hizalayarak verimi artırır.
Yeni
Flatlands — Dıştan İçe Sıralama
Dış kenarlardan içe doğru ilerleyen otomatik strateji, üstten dalmayı azaltarak takım ömrünü uzatır.
Yeni
Flatlands — Kademe Sonrası Sıralama
Advanced Rough içindeki düz alanlar ister her derinlik kademesinin hemen ardından, ister kaba işleme tamamlandıktan sonra tek seferde temizlenebilir.
Yeni
Optimize Seviye Sıralaması
Advanced Roughing, seviye işleme sırasını iyileştirerek gereksiz geri çekilmeleri azaltır.
Yeni

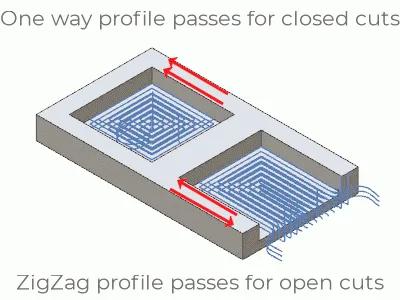

Kapalı Kesimlerde Yön Koruma
Kapalı bölgelerde climb/conventional yönü korunurken açık alanlarda zikzak kullanılır.
Yeni
Advanced Planar — Bölgelere Göre İşleme
Paralel kesim deseni bir bölgeyi tamamen bitirip diğerine geçer; yüzey kalitesi artar.
Yeni
Equidistant — Mesafe Boyunca Harmanlama
Spiral desenlerde geçişler tanımlı bir mesafe boyunca harmanlanarak daha yumuşak hareket elde edilir.
Yeni

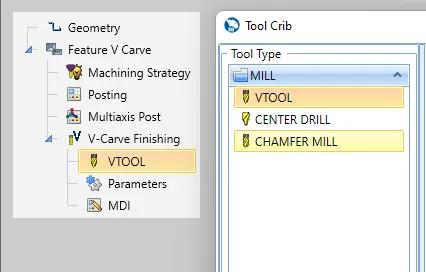

V-Carve — Punta ve Pah Takımı
BobART V-Carve takım yolu artık punta matkabı ve pah frezesi kabul ediyor.
Rotary (Döner) İşleme
Giriş-çıkış hareketleri ve fikstür çarpışma kontrolü.
Yeni
Kaba İşleme İçin Giriş/Çıkış
Gelişmiş arayüzdeki kaba işleme operasyonları artık daha yumuşak takım girişi için lead-in/lead-out destekliyor.
Yeni

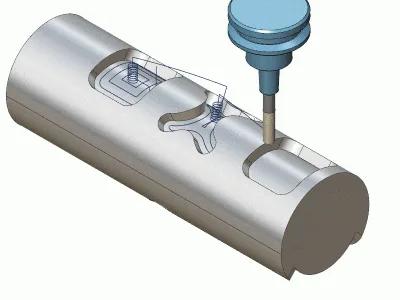

Zemin Finişinde Giriş/Çıkış
Silindirik veya konik yüzey finiş deseni giriş-çıkış hareketlerini destekleyerek yüzey kalitesini artırır.
Yeni

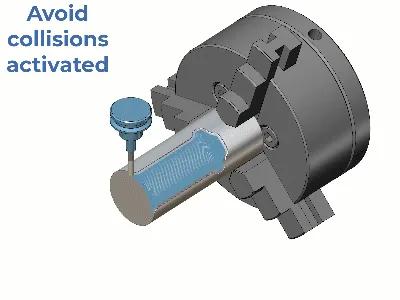

Fikstür / Ayna Çarpışma Önleme
Fikstürlerin mesh veya model temsilleri takım yolu hesabında analiz edilerek çarpışma önlenir.
Yeni
Rotary Finişte Sınır Kırpma
Takım merkezine göre sınır bölgesine kırpma; gereksiz uzantılar oluşmaz.
Yeni
Takım Ekseni Boyunca Giriş
Rotary Finishing standart arayüzüne, takımı doğrudan kendi ekseni boyunca hareket ettiren dikey giriş seçeneği eklendi.

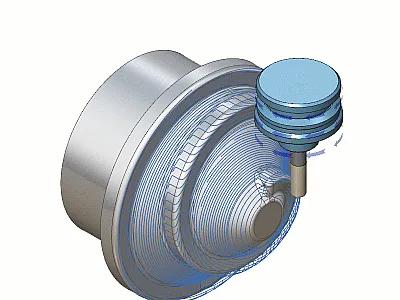

Yeni
Duvar Finişinde Adım Optimizasyonu
Eğrisel yüzeylerde tutarlı maksimum adım ve ayarlanabilir minimum derinlik adımıyla takım yolu sayısı azalır.
Turn Milling
Çoklu geometri seçimi ve eksantrik tornalamada hız kazancı.

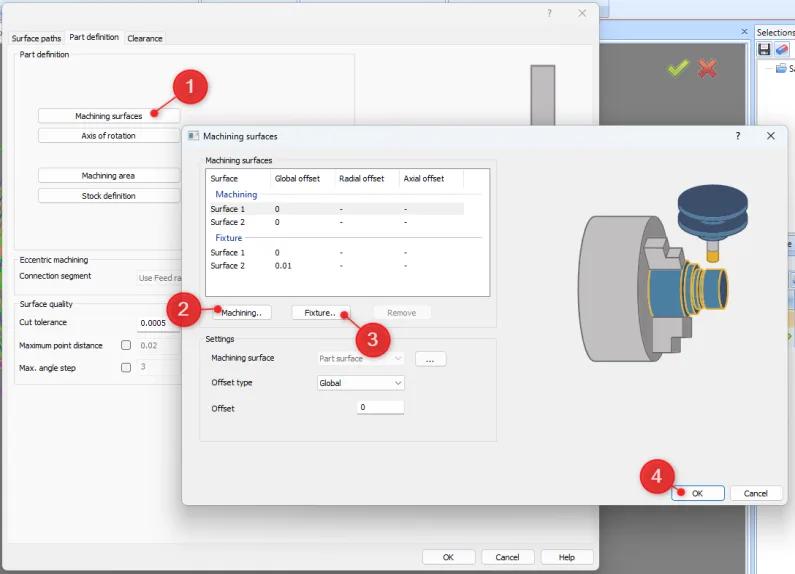

Yeni
Çoklu Geometri Seçimi
Birden fazla torna profili, işleme yüzeyi ve fikstür geometrisi seçerek esneklik kazanın.
Yeni

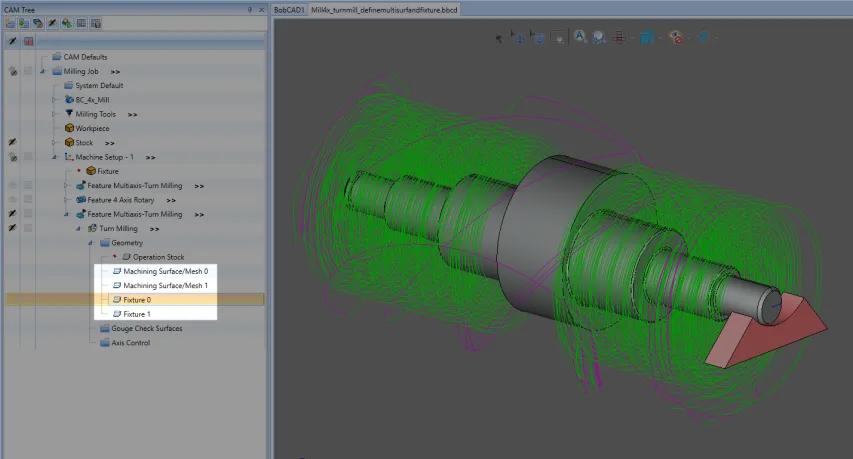

Fikstür / Ayna Desteği
Fikstür ve aynalar döndürülüp çarpışmaya karşı analiz edilir; ofset mesafesi ayarlanabilir.
Yeni

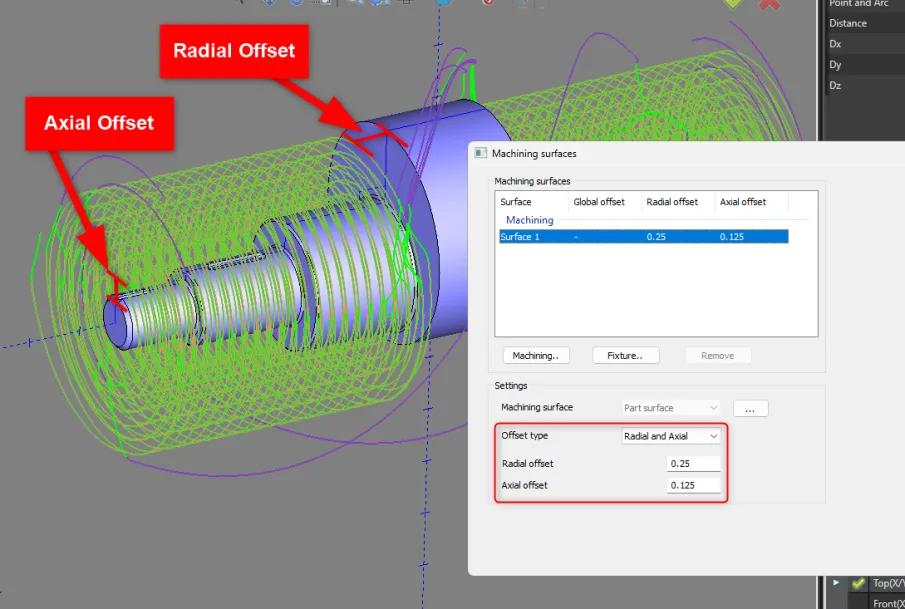

Radyal ve Eksenel Pay
Ofset tipi seçeneğiyle tüm yüzeyler için genel pay ya da yüzey tipine göre radyal/eksenel pay tanımlayın.
Yeni

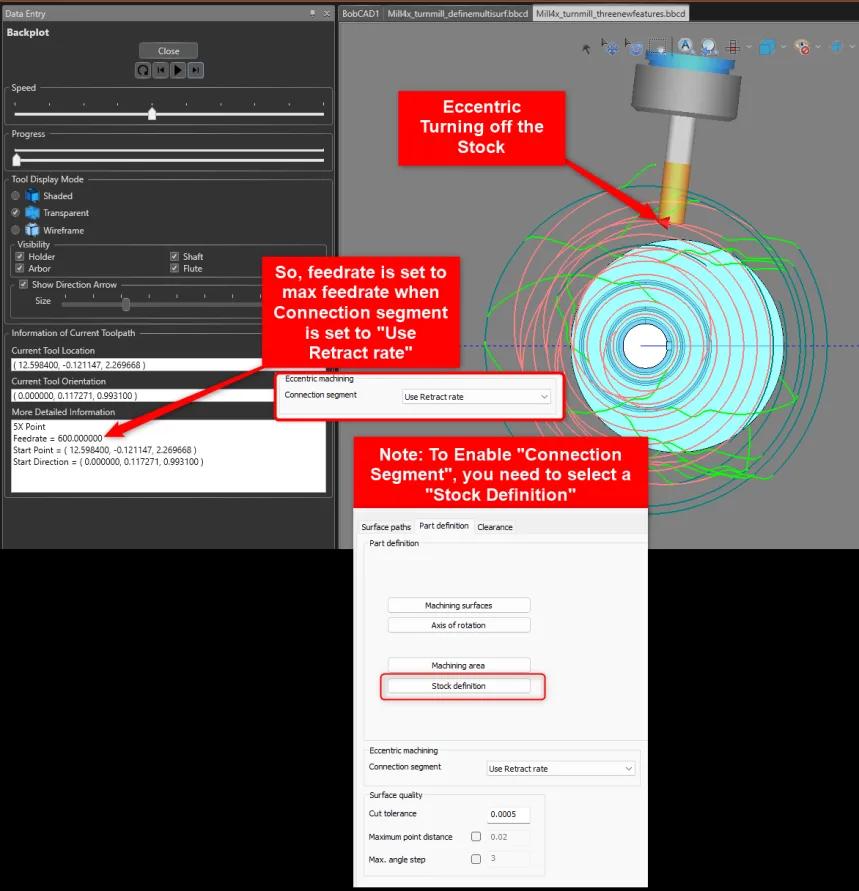

Eksantrik Tornalama — Hızlı Bağlantılar
Bağlantı segmentlerinde geri çekilme hızı kullanılarak havada geçen hareketler kısalır, çevrim süresi düşer.
Çok Eksenli İşleme
Bağlantıları azaltan ve malzemeye göre uyarlanan stratejiler.
Yeni

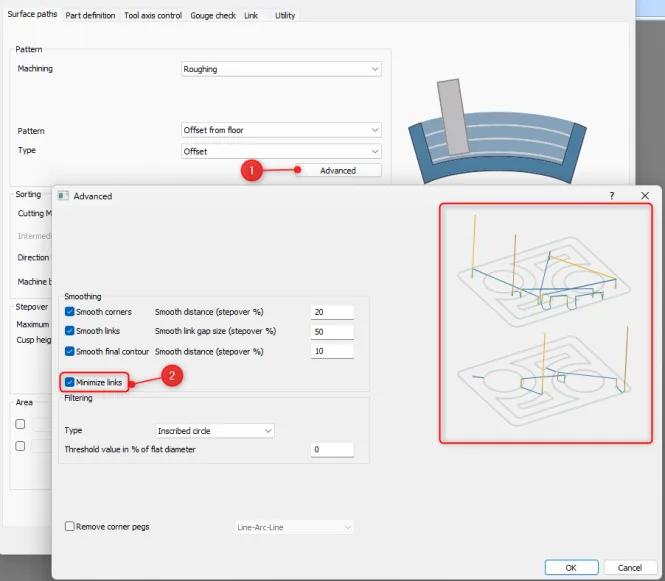

Bağlantıları En Aza İndir
Kapalı kontur başlangıç noktalarını optimize ederek rampaları azaltır, çevrim süresini düşürür.

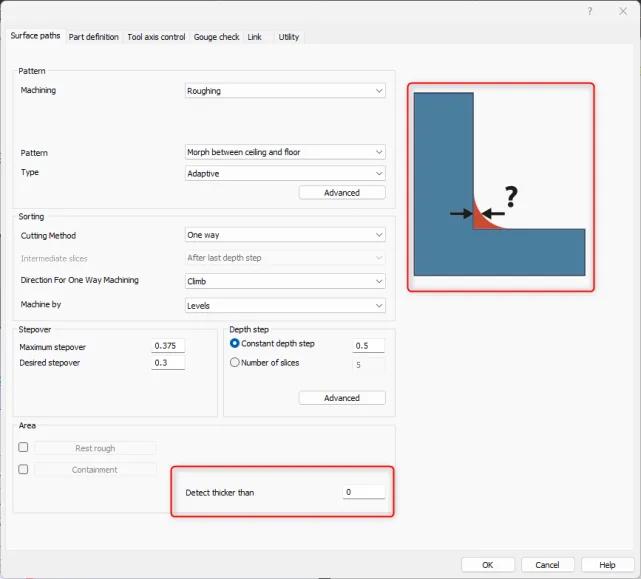

Yeni
Belirli Kalınlıktan Fazlasını Algıla
Yalnızca tanımlı kalınlığı aşan bölgeleri tespit ederek az malzemeli alanlarda gereksiz takım yolunu eler.

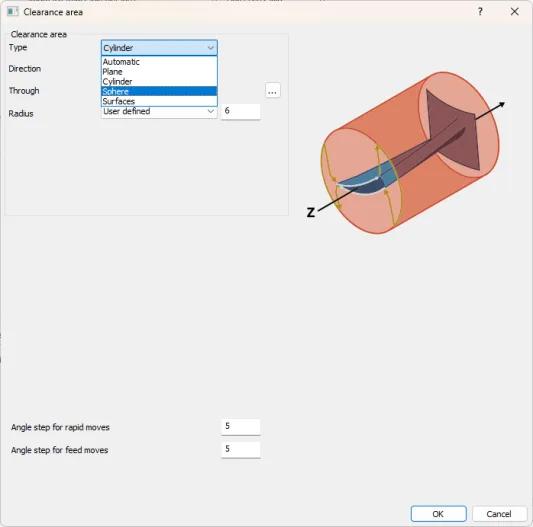

Yeni
Sınır Alan Seçenekleri
Kaba işleme operasyonları artık düzlem, silindir ve küre gibi temel sınır tiplerine özel yüzey oluşturmadan erişebiliyor.

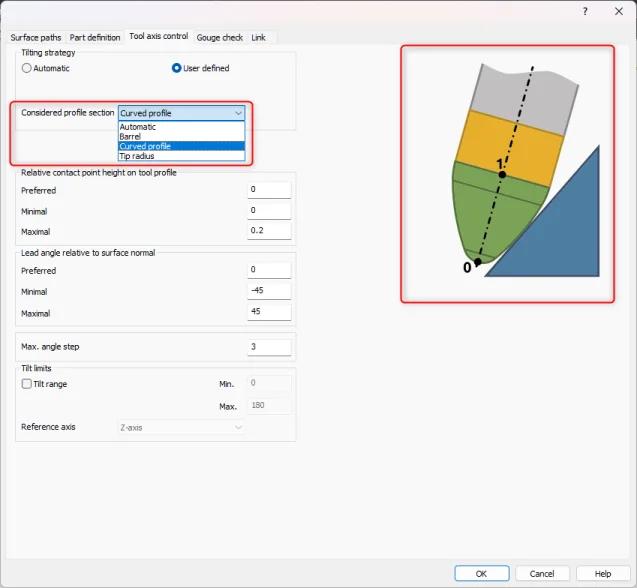

Yeni
Barel Takımlarda Profil Kesiti
Barel takım geometrisinin hangi bölümünün malzemeyle temas edeceğini kontrol ederek daha geniş eğim aralığı elde edin.

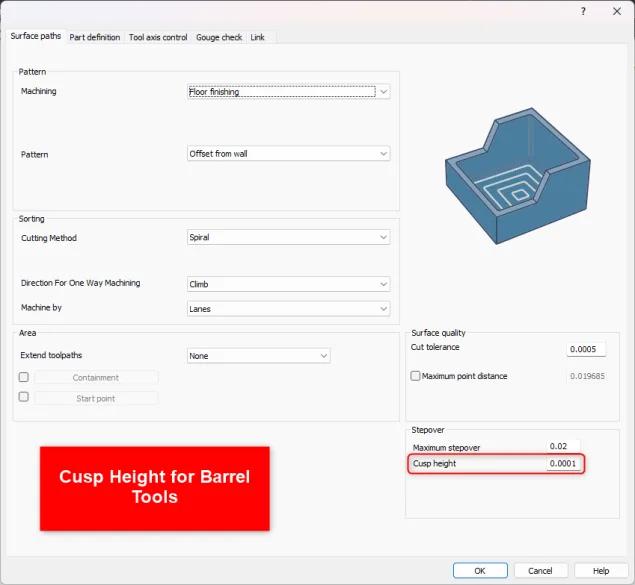

Yeni
Cusp Yüksekliğine Göre Adım
Finiş operasyonlarında adım aralığı, barel frezeler dahil ileri takımlar için cusp yüksekliğine göre tanımlanabilir.
Yeni

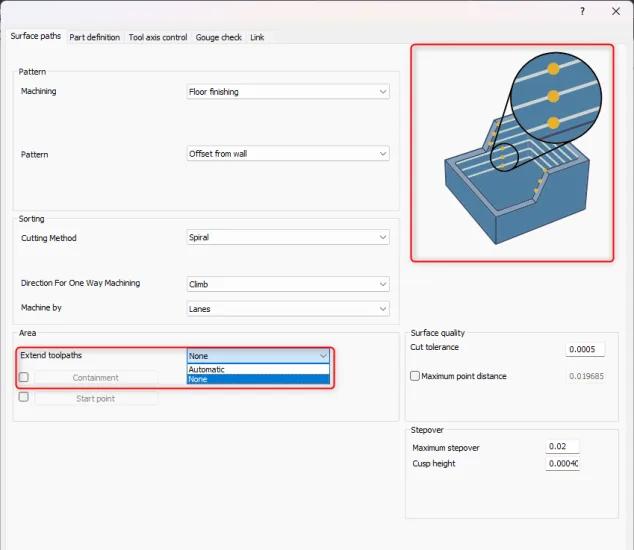

Takım Yolu Uzatma
Finiş konturlarını uç noktaların ötesine uzatarak başlangıç ve bitişteki izleri ortadan kaldırın.
Yeni

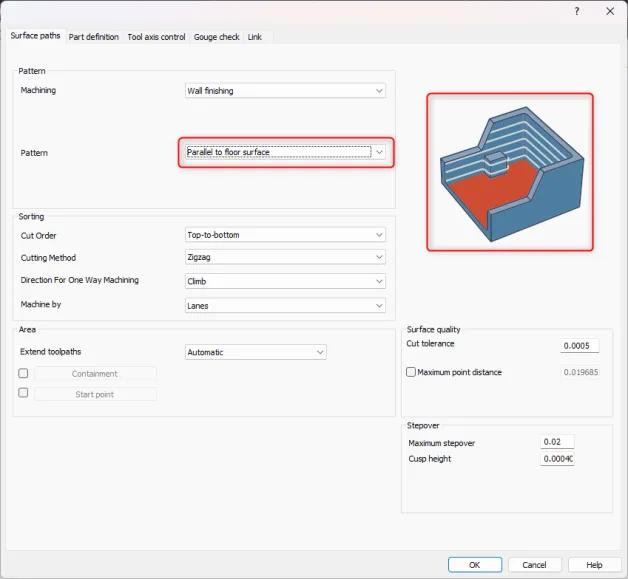

Zemine Paralel Desen
Düzlemsel zeminlere paralel dilimler üreten yeni duvar finiş deseni.
Çapak Alma
Köşelerde kesintisiz takım yolu ve daha güvenli 3+2 hareket.
Yeni

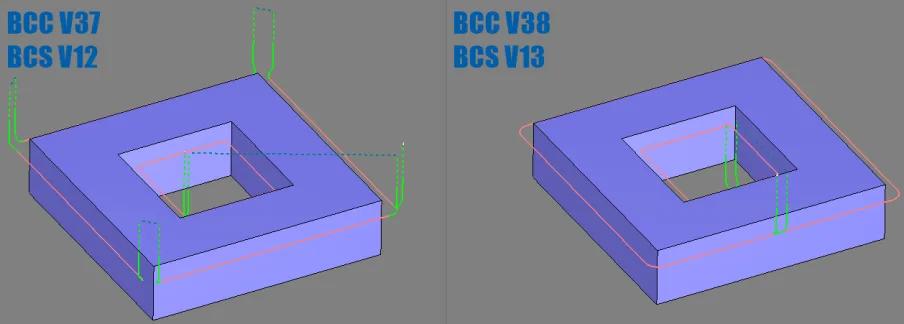

Köşelerde Kesintisiz Takım Yolu
Pah takımları iç ve dış köşelerde ara bağlantı olmadan kesintisiz takım yolu üretir.
Çekirdek Teknolojiler ve Bağlantılar
Giriş-çıkış ve geri çekilme kontrolünde yeni seçenekler.
Yeni

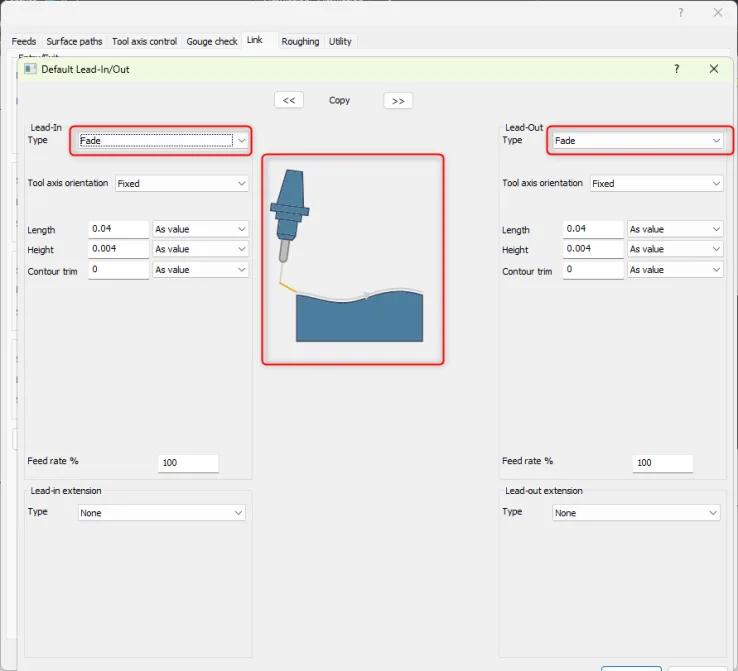

Fade Giriş / Çıkış
Yüzeyden yavaşça uzaklaşıp yaklaşan yeni giriş tipi; adım izleri olmadan temiz kalan işleme sağlar.
Yeni

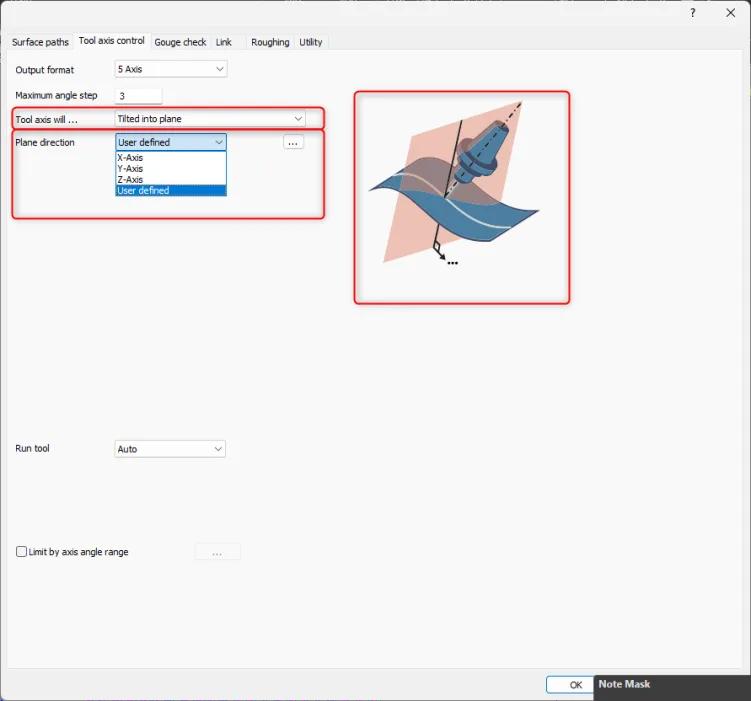

Kullanıcı Tanımlı Düzlem Yönü
Takım ekseni kontrolüne, hareketi standart X/Y/Z yerine özel bir düzlemle sınırlayan Kullanıcı Tanımlı seçeneği eklendi.

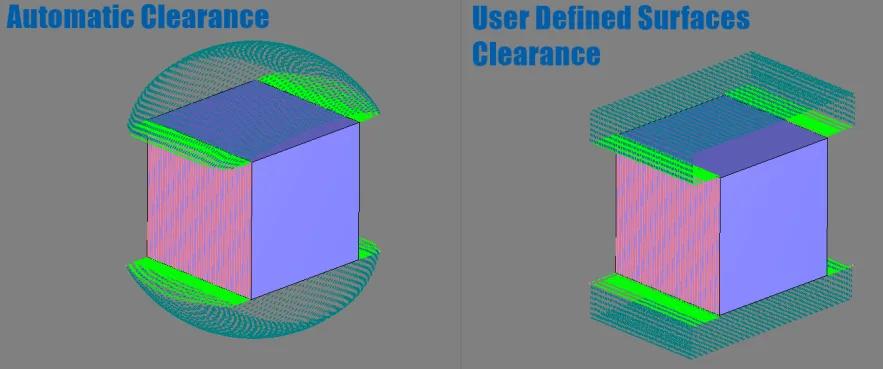

Yeni
Geri Çekilme İçin Yüzey Seçimi
Sadece düzlem, küre veya silindir yerine belirli kullanıcı yüzeyleriyle temizlik alanı tanımlayın.
Yeni

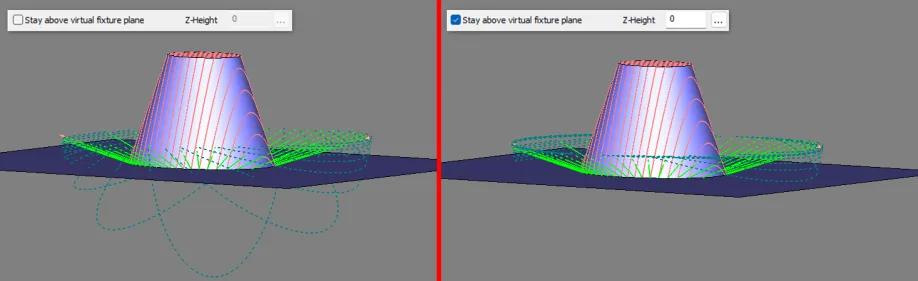

Sanal Fikstür Düzleminin Üstünde Kal
Küre temizlik tipinde, geri çekilmelerin tanımlı sanal fikstür düzleminin altına inmesi engellenir.
Simülasyon
Belirgin şekilde daha hızlı stok çizimi ve render.
Yeni

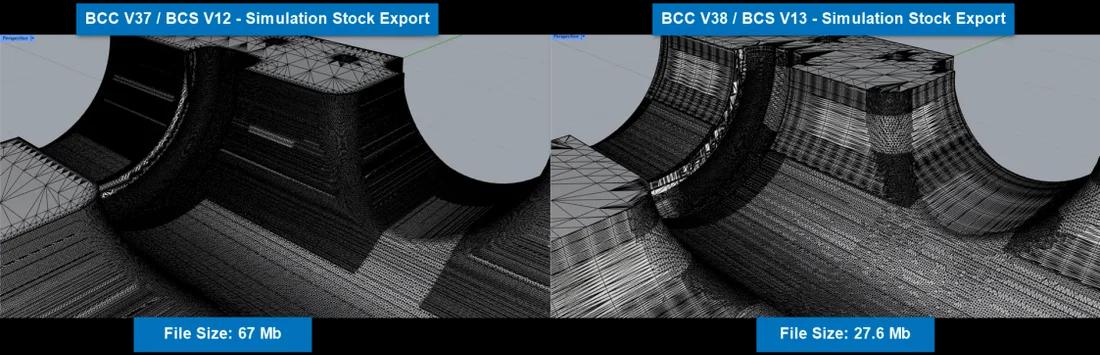

Grafik Tabanlı Üçgenleme
Yeni üçgenleme yöntemi stok çizimini ve mesh dışa aktarımını belirgin şekilde hızlandırır, su sızdırmazlığını iyileştirir.
Post İşleme ve API
Post processor tarafında yeni değişken ve kontroller.
Yeni

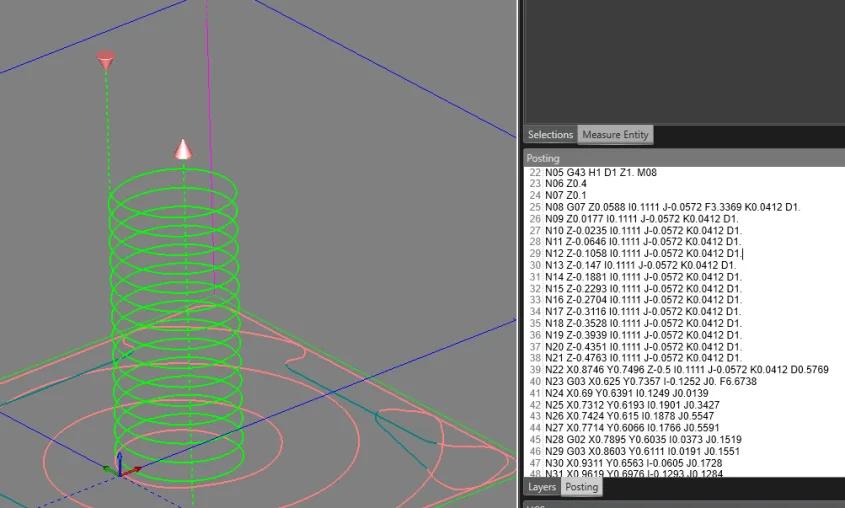

Helis Hareket Geliştirmeleri
helix_num_revolutions değişkeni tur sayısını yazdırır; 735-737 numaralı sorular helis yönü ve önekini kontrol eder.
Yeni

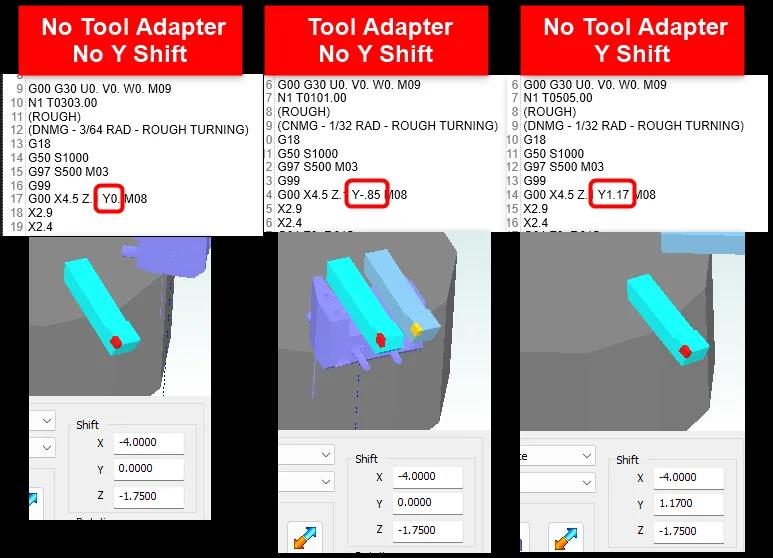

Torna Takımı Y Kaydırma Çıktısı
3560 numaralı post sorusu, çift takım tutucular için Y kaydırma G-kod çıktısını otomatik hesaplanmış veya elle ayarlanmış olarak üretir.
Yeni

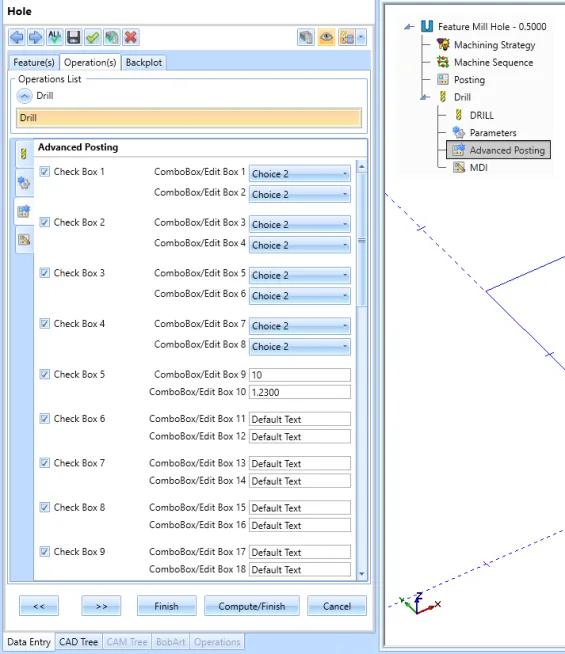

Sınırsız Post Sayfası Kontrolü
Gelişmiş post sayfasında kaydırma artık sınırsız onay kutusu, düzenleme kutusu ve açılır liste destekliyor.
Yeni

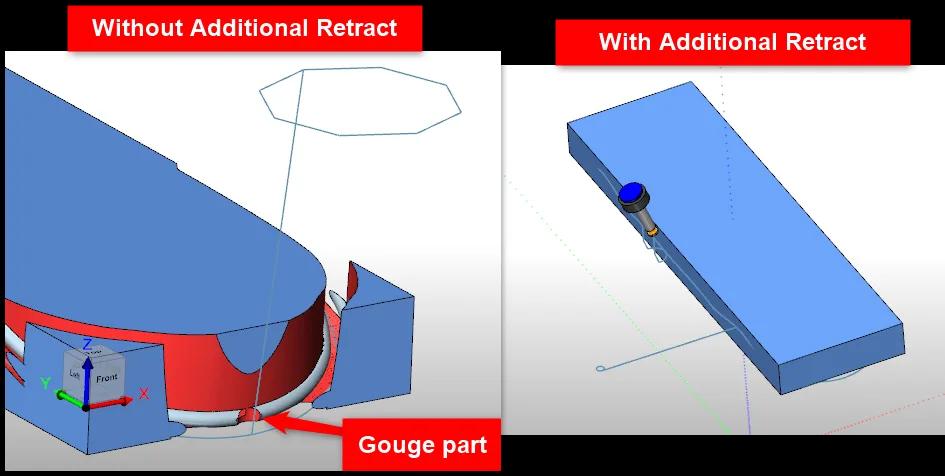

Ek Geri Çekilme Yönü
Multiaxis Post sayfasındaki ek geri çekilmeye yön verilebiliyor; dik yukarı çekilirken parçayı sıyıracak takım yollarında güvenli bir çıkış yönü seçilir.
Multiblade
Türbin işlemede bağlantı ilerleme kontrolü.
Yeni

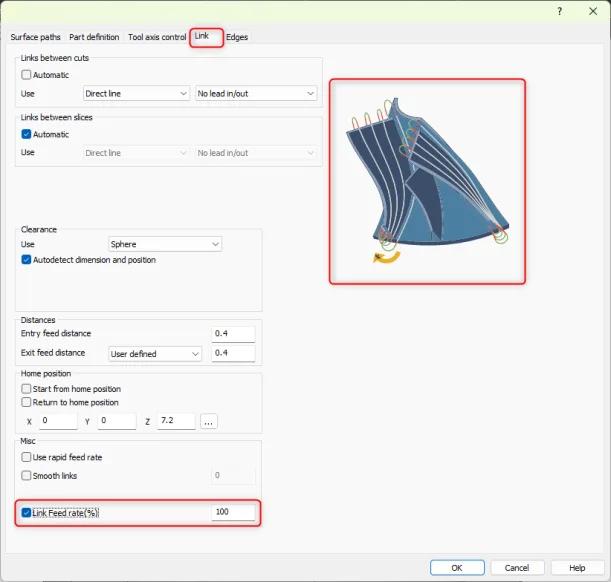

Bağlantı İlerleme Hızı Kontrolü
Mill Multiaxis Multiblade operasyonunda kesimler arası hareket için Link Feed rate (%) değeri ayarlanabiliyor.
