Tornalama işlemlerinde, özellikle karmaşık geometriye sahip profillerde veya döküm ya da yarı mamül parçadan talaş kaldırırken kullanılan G73 Tekrarlamalı Tornalama Çevrimi, CNC programlamada verimli ve güvenli bir yöntemdir. Bu çevrim, küçük talaş miktarları alarak, takım yükünü ve titreşim riskini azaltır. G73 çevrimi, özellikle zorlu işleme koşullarında takım ömrünü artırır ve yüzey kalitesini iyileştirir.
BobCAM for SolidWorks, G73 çevrimini hızlı ve kolay bir şekilde programlamanıza olanak tanır. Bu yazıda, G73 çevriminin nasıl çalıştığını ve BobCAM for SolidWorks aracılığıyla nasıl kullanılacağını inceleyeceğiz.
G73 Çevrimi Temel Format
G73 çevrimi, aşağıdaki formatta programlanır:
G73 U_ W_ R_
G73 P_ Q_ U_ W_ F_
Parametre Açıklamaları:
U: X yönünde alınacak talaş derinliği.
W: Z yönünde alınacak talaş derinliği.
R: Talaş kaldırma sırasında geri çekilme mesafesi.
P: Profilin başlangıç satır numarası.
Q: Profilin bitiş satır numarası.
F: İlerleme hızı.

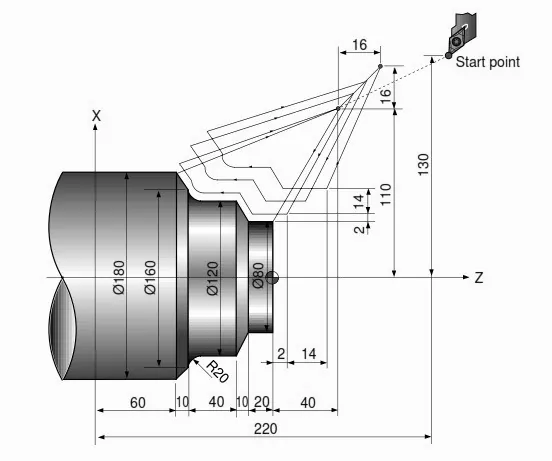

G73 Çevrimi Örnek Parça
Aşağıdaki örnek, G73 çevriminin karmaşık profilli bir parçanın talaş kaldırma işlemi için nasıl kullanılacağını göstermektedir:
%
O0100
T0101(TAKIM #1 VCMT 08 SVUCR 2525)
G50S1000
G97S800M3
G0X230.Z7.4M08
X100.
G73U10.W5.R5
G73P1Q2U.8W.1D5F.2
N1G0X80.Z2.5
G1Z0.
Z-20.306
X119.116Z-30.084
G3X120.Z-30.8R.8
G1Z-50.8
G2X158.4Z-70.R19.2
G3X159.531Z-70.234R.8
G1X179.531Z-80.234
G3X180.Z-80.8R.8
G1Z-140.
N2X185.
G40
G0X200.Z2.5
Z100.
M09
G28U0.
G28W0.
M30
%
G73 ve G71 Çevrimi Arasındaki Fark
G71 Çevrimi: Daha hızlı kaba işleme sağlar ve genellikle basit profillerde tercih edilir.
G73 Çevrimi: Küçük talaş derinlikleriyle çalışarak takım ömrünü ve işleme güvenliğini artırır, bu nedenle sert malzemelerde ve karmaşık profillerde daha etkilidir.
Her iki çevrim de talaş kaldırma işlemleri için tasarlanmıştır ancak işleme koşullarına göre birbirinden ayrılır.
BobCAM for SolidWorks - G73 Çevrimi ile Parça İşleme
Videoda görüldüğü gibi BobCAM for SolidWorks ürünü parçanıza 1 dakika gibi çok kısa bir sürece G73 çevrimi ile G kodu çıkarmanızı sağlar.
G73 Çevrimini BobCAM for SolidWorks'te Kullanmanın Avantajları
Kullanıcı Dostu Arayüz: Profil ve takım yollarını görsel olarak tanımlama imkânı sunar.
Hızlı Programlama: Geometriyi analiz ederek talaş kaldırma işlemini otomatik oluşturur.
Simülasyon ve Hata Kontrolü: İşleme hatalarını ve çarpışma risklerini önceden tespit eder.
Kolay Düzenleme: Parametre değişikliklerinde tüm takım yollarını otomatik günceller.
Post Processor Desteği: Farklı CNC makinelerine uyumlu kodlar üretir.
Öğrenme Kolaylığı: G73 çevrimini bilmeyen kullanıcılar bile birkaç tıklamayla programlama yapabilir.
Sonuç
G73 Tekrarlamalı Tornalama Çevrimi, karmaşık geometriye sahip veya sert malzemeler üzerinde işleme güvenliğini artıran, takım ömrünü uzatan ve yüzey kalitesini iyileştiren bir yöntemdir. BobCAM for SolidWorks, bu çevrimi manuel yazmaya gerek bırakmadan, hızlı ve güvenilir bir şekilde programlamanıza olanak tanır.
Üretim süreçlerinizde hız, verimlilik ve hata azaltımı sağlamak için BobCAM for SolidWorks'ü tercih edebilir, CNC programlamadaki tüm ihtiyaçlarınızı kolayca karşılayabilirsiniz!
