G81 Delik Delme Çevrimi, CNC programlamada kullanılan en temel delik işleme çevrimlerinden biridir. Bu çevrim, delik delme işlemini basitleştirir ve birden fazla deliği hızlı bir şekilde işlemek için ideal bir çözümdür. G81 çevrimi, delme işlemini tek bir hareketle gerçekleştirir ve genellikle derinlik kontrolü gerektirmeyen standart delikler için kullanılır.
BobCAM for SolidWorks, G81 Delik Delme Çevrimini kolayca programlamanızı sağlar. Bu yazıda, G81 çevriminin nasıl çalıştığını ve BobCAM for SolidWorks üzerinden nasıl kullanılacağını inceleyeceğiz.
G81 Çevrimi Temel Format
G81 çevrimi aşağıdaki formatta programlanır:
G81 X_ Y_ Z_ R_ F_
Parametre Açıklamaları:
X, Y: Delik merkezinin koordinatları.
Z: Delik delme derinliği .
R: Geri çekilme mesafesi.
F: İlerleme hızı.

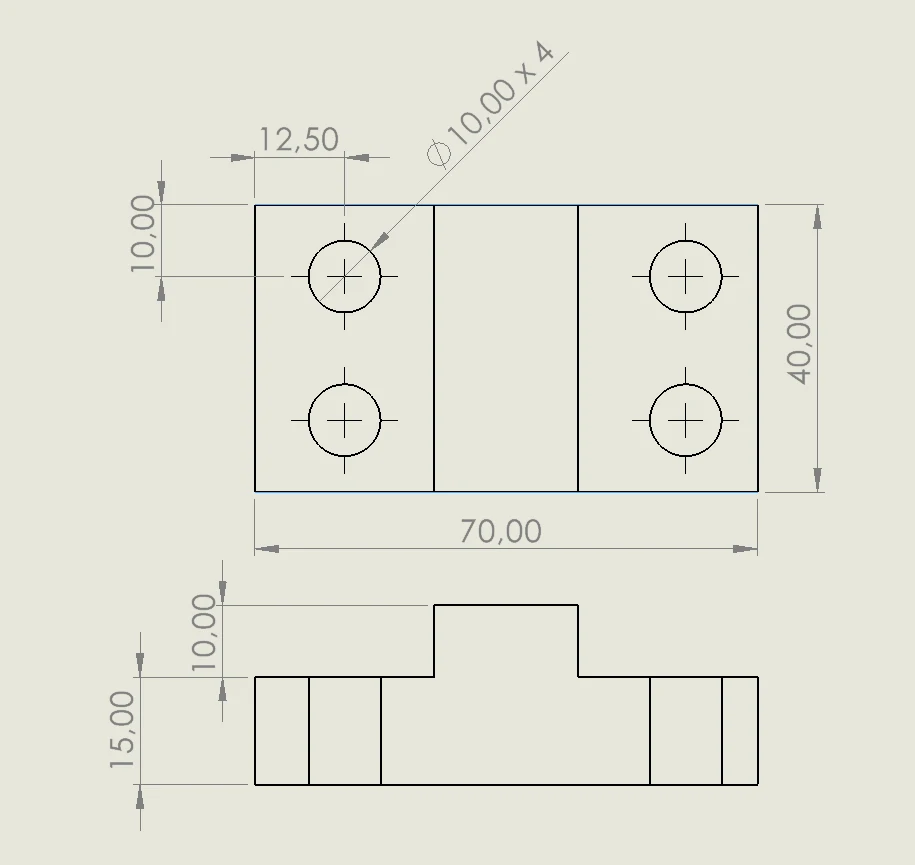

G81 Çevrimi Örnek Parça
Aşağıdaki örnek, G81 çevrimi kullanılarak birden fazla delik delme işleminin nasıl yapıldığını göstermektedir:
%
O0100
G90 G80 G49 G40 G21 G17
G00 G91 G28 Z0.
G91 G28 X0. Y0.
T01 M06 (MATKAP)
M03 S756
G54 G90
G00 X-22.5 Y10.
G43 H01 Z25. M08
Z15.
G81 G98 X-22.5 Y10. Z-30. R-7. F25
Y-10.
X25.
Y10.
G80
G00 Z25.
M09
M05
G91 G28 Z0.
G91 G28 X0. Y0.
M30
%
BobCAM for SolidWorks - G81 Çevrimi ile Parça İşleme
Videoda görüldüğü gibi BobCAM for SolidWorks ürünü parçanıza 1 dakika gibi çok kısa bir sürece G81 çevrimi ile G kodu çıkarmanızı sağlar.
G81 Çevrimini BobCAM for SolidWorks'te Kullanmanın Avantajları
Kullanıcı Dostu Arayüz: Delik pozisyonlarını ve parametrelerini görsel olarak tanımlama imkânı sunar.
Hızlı Programlama: Geometriyi analiz ederek delme işlemini otomatik oluşturur.
Simülasyon ve Hata Kontrolü: İşleme hatalarını ve çarpışma risklerini önceden tespit eder.
Kolay Düzenleme: Parametre veya delik konumları değiştiğinde tüm takım yollarını otomatik olarak günceller.
Post Processor Desteği: Farklı CNC makinelerine uyumlu kodlar üretir.
Öğrenme Kolaylığı: G81 çevrimini bilmeyen kullanıcılar bile kolayca programlama yapabilir.
Sonuç
G81 Delik Delme Çevrimi, basit ve standart delik işlemleri için mükemmel bir çözümdür. Hızlı ve hassas bir şekilde delik işleme imkânı sunar ve deliklerin doğru derinlikte ve pozisyonda delinmesini sağlar.
BobCAM for SolidWorks, bu çevrimi manuel kod yazmaya gerek kalmadan hızlı ve güvenilir bir şekilde programlamanızı sağlar. Üretim süreçlerinizde hız, doğruluk ve verimlilik için BobCAM for SolidWorks'ü tercih ederek CNC programlama ihtiyaçlarınızı kolayca karşılayabilirsiniz!
