G83 Gagalamalı Delik Delme Çevrimi, derin delik işleme sırasında talaş sıkışmasını önlemek için kullanılan bir delik delme yöntemidir. Bu çevrim, takımın belirli aralıklarla geri çekilerek talaşları tahliye etmesini sağlar ve böylece takımın zarar görmesini veya deliğin hatalı işlenmesini engeller. G83 çevrimi, derin ve hassas delik delme işlemleri için ideal bir çözümdür.
BobCAM for SolidWorks, G83 Gagalamalı Delik Delme Çevrimini kolay ve hızlı bir şekilde programlamanızı sağlar. Bu yazıda, G83 çevriminin nasıl çalıştığını ve BobCAM for SolidWorks üzerinden nasıl uygulanacağını inceleyeceğiz.
G83 Çevrimi Temel Format
G83 çevrimi aşağıdaki formatta programlanır:
G83 X_ Y_ Z_ R_ Q_ F_
Parametre Açıklamaları:
X, Y: Delik merkezinin koordinatları.
Z: Delik derinliği.
R: Geri çekilme mesafesi.
Q: Gagalama miktarı.
F: İlerleme hızı.

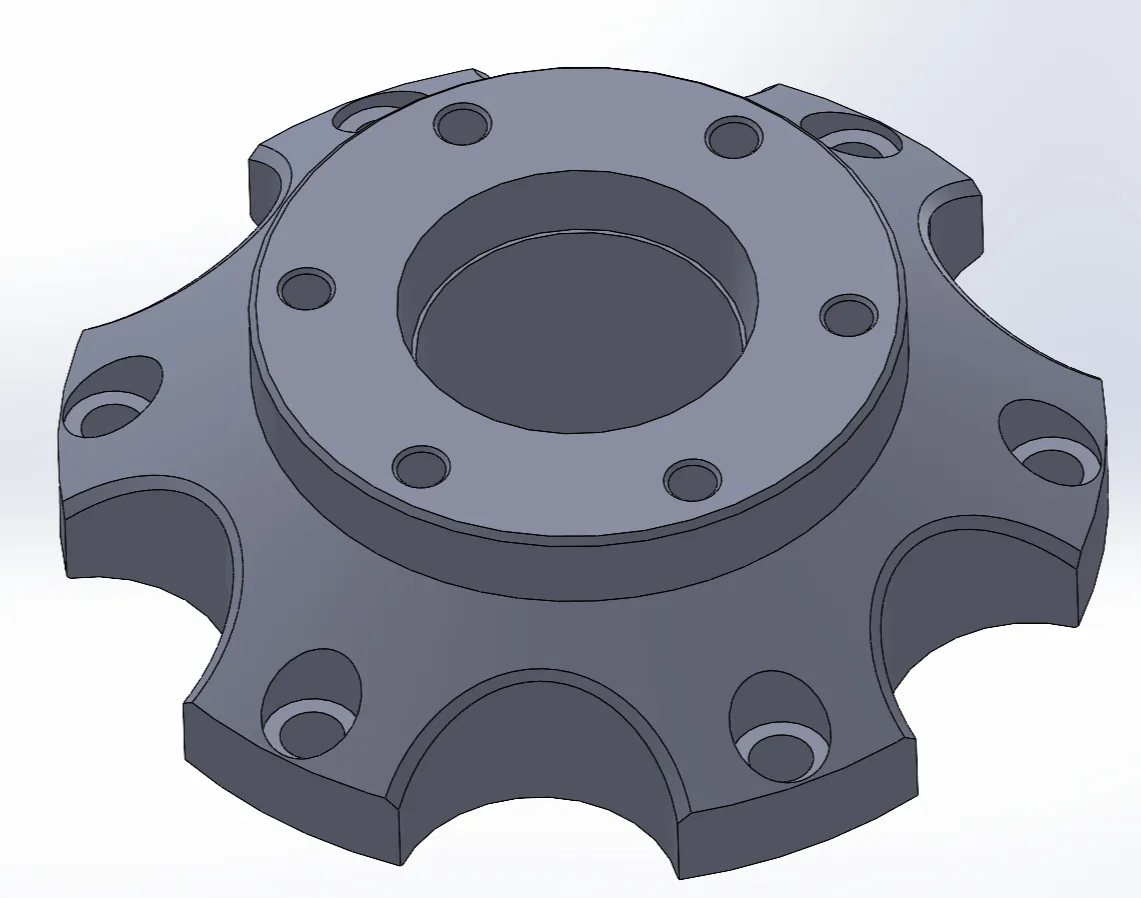

G83 Çevrimi Örnek Parça
Aşağıdaki örnek, G83 çevrimi kullanılarak birden fazla delik delme işleminin nasıl yapıldığını göstermektedir:
%
O0100
G90 G80 G49 G40 G21 G17
G00 G91 G28 Z0.
G91 G28 X0. Y0.
T01 M06 (MATKAP)
M03 S1000
G54 G90
G00 X-32.584 Y18.812
G43 H01 Z25. M08
G83 G98 X-32.584 Y18.812 Z-30.793 R3. Q3.4 F60.
X0. Y37.625
X32.584 Y18.812
Y-18.812
X0. Y-37.625
X-32.584 Y-18.812
G80
G00 Z25.
M09
M05
G91 G28 Z0.
M01
T02 M06 (MATKAP)
M03 S600
G54 G90
G00 X-56.307 Y32.509
G43 H02 Z25. M08
G00 Z20.
G83 G98 X-56.307 Y32.509 Z-45.974 R-27. Q4.5 F50
X0. Y65.017
X56.307 Y32.509
Y-32.509
X0. Y-65.017
X-56.307 Y-32.509
G80
G00 Z25.
M09
M05
G91 G28 Z0.
G91 G28 X0. Y0.
M30
%
BobCAM for SolidWorks - G83 Çevrimi ile Parça İşleme
Videoda görüldüğü gibi BobCAM for SolidWorks ürünü parçanıza 1 dakika gibi çok kısa bir sürece G83 çevrimi ile G kodu çıkarmanızı sağlar.
G83 Çevrimini BobCAM for SolidWorks'te Kullanmanın Avantajları
Kullanıcı Dostu Arayüz: Delik pozisyonlarını ve parametrelerini görsel olarak tanımlama imkânı sunar.
Hızlı Programlama: Derin delikler için talaş kaldırma işlemini otomatik oluşturur.
Simülasyon ve Hata Kontrolü: İşleme hatalarını ve çarpışma risklerini önceden tespit eder.
Kolay Düzenleme: Parametre veya delik konumları değiştiğinde tüm takım yollarını otomatik olarak günceller.
Post Processor Desteği: Farklı CNC makinelerine uyumlu kodlar üretir.
Öğrenme Kolaylığı: G83 çevrimini bilmeyen kullanıcılar bile kolayca programlama yapabilir.
Sonuç
G83 Gagalamalı Delik Delme Çevrimi, derin delik işleme sırasında talaş kontrolü ve takım koruma açısından en iyi çözümlerden biridir. Bu çevrim, delik işleme işlemlerinde yüksek hassasiyet ve güvenilirlik sağlar.
BobCAM for SolidWorks, bu çevrimi manuel kod yazmaya gerek kalmadan hızlı ve kolay bir şekilde programlamanızı sağlar. Üretim süreçlerinizde hassasiyet, hız ve verimlilik için BobCAM for SolidWorks'ü tercih ederek CNC programlama ihtiyaçlarınızı kolayca karşılayabilirsiniz!
