G84 Kılavuz Çekme Çevrimi, CNC tezgâhlarda diş çekme işlemleri için kullanılan bir çevrimdir. Bu çevrim, iş parçasına kılavuz takımı ile diş açma işlemini otomatik ve hassas bir şekilde gerçekleştirmek için kullanılır. G84 çevrimi, özellikle çoklu deliklerde diş açma işlemini hızlı ve hatasız bir şekilde tamamlamanızı sağlar.
BobCAM for SolidWorks, G84 Kılavuz Çekme Çevrimini hızlı ve kolay bir şekilde programlamanızı sağlar. Bu yazıda, G84 çevriminin nasıl çalıştığını ve BobCAM for SolidWorks üzerinden nasıl uygulanacağını inceleyeceğiz.
G84 Çevrimi Temel Format
G84 çevrimi aşağıdaki formatta programlanır:
G84 X_ Y_ Z_ R_ F_
Parametre Açıklamaları:
X, Y: Delik merkezinin koordinatları.
Z: Diş derinliği.
R: Geri çekilme mesafesi.
F: İlerleme Hızı.
G98 Kullanılıyorsa F değerine hatve yazılacaktır.
G99 Kullanılıyorsa F değerine hatve x devir yazılacaktır.

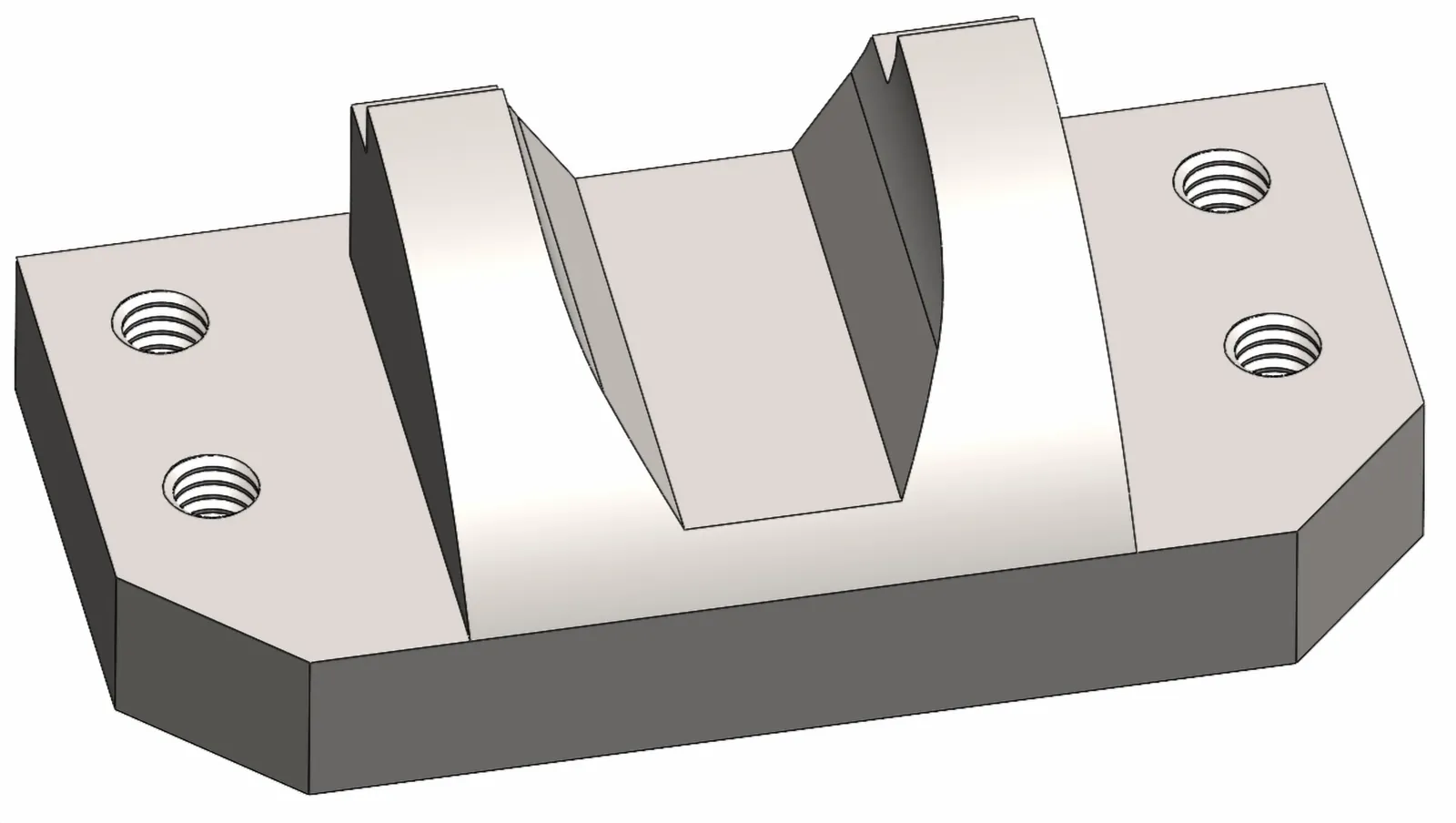

G84 Çevrimi Örnek Parça
Aşağıdaki örnek, G84 çevrimi kullanılarak birden fazla delik üzerinde kılavuz çekme işleminin nasıl yapıldığını göstermektedir:
%
O0100
G90 G80 G49 G40 G21 G17
G00 G91 G28 Z0.
G91 G28 X0. Y0.
T01 M06 (KILAVUZ)
M03 S300
G54 G90
G00 X-43. Y16.
G43 H01 Z25. M08
Z9.
G84 G98 X-43. Y16. Z-41. R-18. P0. F1.5
Y-4.
X43.
Y16.
G80
G00 Z25.
M09
M05
G91 G28 Z0.
G91 G28 X0. Y0.
M30
%
BobCAM for SolidWorks - G84 Çevrimi ile Parça İşleme
Videoda görüldüğü gibi BobCAM for SolidWorks ürünü parçanıza 1 dakika gibi çok kısa bir sürece G84 çevrimi ile G kodu çıkarmanızı sağlar.
G84 Çevrimini BobCAM for SolidWorks'te Kullanmanın Avantajları
Kullanıcı Dostu Arayüz: Delik pozisyonlarını ve takım parametrelerini görsel olarak tanımlama imkânı sunar.
Hızlı Programlama: Çoklu deliklerde kılavuz çekme işlemini otomatik oluşturur.
Simülasyon ve Hata Kontrolü: İşleme hatalarını ve çarpışma risklerini önceden tespit eder.
Kolay Düzenleme: Parametre veya delik konumları değiştiğinde tüm takım yollarını otomatik olarak günceller.
Post Processor Desteği: Farklı CNC makinelerine uyumlu kodlar üretir.
Öğrenme Kolaylığı: G84 çevrimini bilmeyen kullanıcılar bile kolayca programlama yapabilir.
Sonuç
G84 Kılavuz Çekme Çevrimi, diş açma işlemlerinde hız, hassasiyet ve güvenilirlik sağlar. Kılavuz çekme işlemini manuel kodlama yerine otomatik hale getirerek üretim süreçlerini optimize eder.
BobCAM for SolidWorks, bu çevrimi manuel yazmaya gerek kalmadan hızlı ve kolay bir şekilde programlamanızı sağlar. Üretim süreçlerinizde hassasiyet, hız ve verimlilik için BobCAM for SolidWorks'ü tercih ederek CNC programlama ihtiyaçlarınızı kolayca karşılayabilirsiniz!
